Размеры сварной сетки

• Размер ячейки
• Диаметр проволоки
• Ширина и длина карты или рулона
• Таблица размеров и областей применения сварных сеток
• Нормативные документы
• Факторы, влияющие на выбор размеров сварной сетки

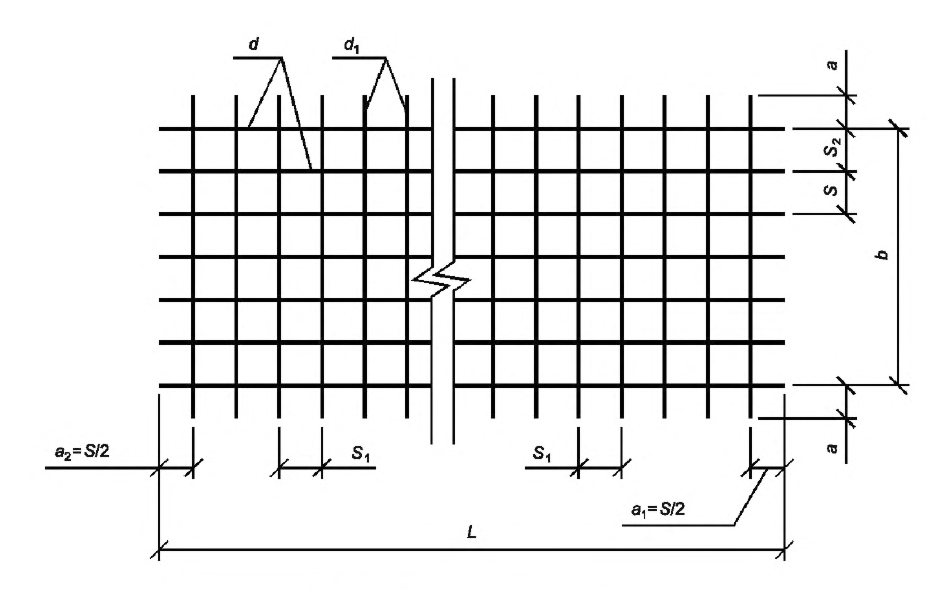

Размеры сварной сетки — это набор параметров, которые определяют ее физические, механические, технические и эксплуатационные характеристики и, следовательно, область применения. Основными размерными характеристиками являются: d, d₁ — диаметр продольных стержней сварного изделия, мм; S — шаг продольных стержней в сварном изделии, мм; S₁ — шаг поперечных стержней в сварном изделии, мм; b — ширина сварной сетки, мм; L — длина сетки, мм;

Размер ячейки

Размер ячейки — это расстояние между соседними проволоками, образующими квадратные или прямоугольные отверстия. Измеряется в миллиметрах (мм) по обеим сторонам ячейки (например, 50х50 мм, 100х200 мм).

Размеры ячеек напрямую определяет размер фракции материала, который сетка может удерживать или пропускать. Мелкие ячейки используются для армирования штукатурки, кладки кирпича и блоков, создания клеток для мелких животных, фильтров. Крупные ячейки применяются для армирования бетона, устройства ограждений, изготовления каркасов теплиц и парников, укрепления дорожных покрытий.

Диаметр проволоки

Диаметр или толщина проволоки (арматуры), из которой изготовлена сетка. Измеряется в миллиметрах (мм).

Диаметр проволоки (арматуры) определяет прочность и жесткость сварной сетки. Тонкая проволока используется в сетках для штукатурных работ, легких ограждений, где не требуется высокая несущая способность. Толстая проволока применяется в арматурных сетках для бетона, дорожных работах, при создании прочных ограждений и конструкций, способных выдерживать значительные нагрузки.

Ширина и длина карты или рулона

Сварная сетка может поставляться в плоских листах (картах) или свернутой в рулоны. Ширина и длина определяют площадь одного элемента сетки и удобство ее транспортировки и монтажа.

Размеры зависят от области применения и удобства использования. Карты малых размеров (например, 0.5х2 м) удобны для кладочных работ, армирования небольших участков.

Крупные карты (например, 1х2 м, 2х3 м, 2х6 м) применяются для армирования бетонных плит, дорожного полотна. Рулоны большой длины (например, 10–50 м) используются для ограждений, штукатурных работ на больших площадях, что позволяет минимизировать количество стыков. Стандартные ширины рулонов обычно составляют 1 м, 1.5 м, реже встречаются другие значения.

Таблица размеров и областей применения сварных сеток

Особенности

Толщина / диаметр:

• Проволока: 0,6–5 мм для рулонных и оцинкованных сеток.
• Арматура: 6–16 мм для тяжелых конструкций (дороги, ЖБИ).

Защитные покрытия: оцинкование гальваническое (20 мкм) или горячее (60 мкм).

Области применения:

• Строительство: 70% сеток используется для армирования бетона, кладки, штукатурных и клеевых растворов.
• Сельское хозяйство: ограждения, теплицы, клетки.
• Дорожные работы: предотвращение трещин и деформаций.

Нормативные документы

Размеры производимой сварной сетки (особенно металлической для строительных и армирующих работ) регламентируются рядом нормативных документов.

ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций. Общие технические условия» — стандарт, который распространяется на сварные плоские и рулонные сетки, изготавливаемые из арматурной стали диаметрами от 3 до 40 мм включительно, с расположением стержней в двух взаимно перпендикулярных направлениях. Эти сетки предназначены для армирования сборных и монолитных железобетонных конструкций и изделий.

В нем прописаны:

• размеры ячеек: от 50×50 до 400×400 мм,
• диаметр проволоки (арматуры): от 3 до 40 мм,
• размеры и допуски карт: длина, ширина.

Эти размеры рассчитаны с учетом оптимальных условий армирования различных железобетонных конструкций (плиты, фундаменты, стены) с учётом:

• распределения нагрузкок;
• сопротивления нагрузкам;
• термического расширения и усадки бетона;
• прочности на изгиб и сжатие;
• удобства транспортировки и монтажа.

ГОСТ 8478-81 «Сетки металлические сварные. Общие технические условия» — устаревшая версия, его актуальная версия: ГОСТ 23279-2012.

СНИП и СП (Строительные правила и нормы) не регулируют размеры сетки напрямую, но определяют требования к армированию различных строительных конструкций, что влияет на их выбор:

• СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры».
• СП 63.13330.2018 – Актуализированная редакция СНиП 52-01-2003.

Факторы, влияющие на выбор размеров сварной сетки

Размер ячейки напрямую влияет на способность сетки удерживать или пропускать материалы, а также на ее жесткость и вес.

• Назначение сетки и характер удерживаемого/армируемого материала:
  • Армирование бетона. Размер ячейки должен обеспечивать эффективное распределение напряжений в бетоне и хорошее сцепление с ним. Обычно используются ячейки среднего и крупного размера (50х50 мм и более). Слишком мелкие ячейки могут препятствовать проникновению бетонной смеси и снижать качество армирования. Размер фракции заполнителя бетона также может влиять на выбор ячейки.
  • Армирование кладки (кирпич, блоки). Используются сетки с мелкими и средними ячейками (25х25 - 50х50 мм), размер которых должен обеспечивать перекрытие швов кладки для эффективного усиления. Ширина сетки должна соответствовать толщине стены.
  • Армирование штукатурки. Применяются сетки с мелкими ячейками (10х10 - 50х50 мм) для предотвращения растрескивания штукатурного слоя и улучшения его адгезии к основанию.
  • Ограждения. Размер ячейки определяет размер объектов или животных, которые должны быть удержаны. Для ограждения крупных животных требуются крупные ячейки, для мелких — мелкие. Также важна эстетическая составляющая.
  • Просеивание/фильтрация. Размер ячейки напрямую определяет размер фракции материала, который будет просеиваться или фильтроваться. Размер ячейки должен быть немного меньше требуемого размера фракции.
  • Изготовление клеток, вольеров. Размер ячейки должен быть таким, чтобы животное не могло пролезть, но обеспечивал достаточную вентиляцию и обзор.
• Требуемая жесткость и устойчивость конструкции:
  • Более мелкие ячейки при одинаковой толщине проволоки делают сетку более жесткой и устойчивой к деформации. Это важно для конструкций, подверженных значительным нагрузкам или требующих сохранения формы (например, каркасы теплиц).
  • Крупные ячейки делают сетку более гибкой и легкой, что может быть предпочтительно для временных ограждений или армирования больших площадей без высоких нагрузок.
• Вес конструкции. Чем мельче ячейка при одинаковой площади сетки, тем больше расход проволоки и, соответственно, больше вес конструкции. Необходимо учитывать допустимую нагрузку на несущие элементы.
• Экономические соображения. Сетка с более мелкими ячейками обычно дороже из-за большего расхода материала и более сложного процесса производства. Необходимо найти баланс между требуемыми характеристиками и стоимостью.

Толщина проволоки напрямую влияет на прочность, несущую способность и жесткость сетки.

• Величина предполагаемой нагрузки. Для конструкций, подвергающихся значительным статическим или динамическим нагрузкам (например, армирование несущих бетонных элементов, дорожные покрытия), требуется сетка с толстой проволокой или арматурой. Для ненагруженных элементов (например, армирование штукатурки, легкие ограждения) достаточно тонкой проволоки.
• Требуемая прочность на растяжение и изгиб. Толстая проволока обеспечивает более высокую прочность сетки на растяжение и изгиб, что важно для армирования конструкций, работающих на изгиб (например, плиты перекрытий).
• Коррозионная стойкость. Более толстая проволока обладает большей стойкостью к коррозии, так как имеет большую площадь поперечного сечения, подвергающуюся воздействию окружающей среды. В агрессивных средах может потребоваться дополнительная защита (например, оцинкование) независимо от толщины проволоки.
• Жесткость конструкции. Более толстая проволока делает сетку более жесткой и устойчивой к деформации.
• Технологические ограничения. Слишком толстая проволока может быть сложна в обработке и сварке, особенно при производстве сеток с мелкими ячейками.
• Экономические соображения. Стоимость сетки напрямую зависит от толщины проволоки — чем толще проволока, тем выше стоимость.

Размер карты или рулона влияет на удобство транспортировки, монтажа, количество стыков и отходов.

• Объем работ и площадь покрытия. Для больших площадей (например, армирование промышленных полов, дорожных покрытий, штукатурка больших фасадов) целесообразно использовать рулоны большой длины или карты большого размера для минимизации количества стыков и ускорения монтажа. Для небольших объемов работ (например, армирование отдельных участков кладки, небольшие ограждения) удобнее использовать карты небольшого размера или рулоны небольшой длины.
• Удобство транспортировки и погрузочно-разгрузочных работ. Очень большие карты могут быть неудобны в транспортировке и требуют специальной техники для погрузки и разгрузки. Рулоны большого веса также могут создавать трудности. Необходимо учитывать габариты транспортных средств и грузоподъемность механизмов.
• Удобство монтажа и раскроя. Размер карт или рулонов должен быть удобным для работы на строительной площадке. Слишком большие или тяжелые элементы могут быть сложны в перемещении и укладке. Необходимо учитывать возможность раскроя сетки и минимизацию отходов. Стандартные размеры карт и рулонов часто ориентированы на типовые размеры строительных элементов.
• Требования к количеству стыков. Чем больше стыков, тем потенциально слабее конструкция (особенно при армировании). Использование больших карт или длинных рулонов позволяет уменьшить количество стыков. При армировании необходимо соблюдать требования к нахлесту стыков.
• Специфика применения. Для некоторых видов работ (например, армирование кладки) требуются карты определенной ширины, соответствующей толщине стены.

Рекомендации по выбору:

1. Определите точное назначение сварной сетки.
2. Рассчитайте предполагаемые нагрузки.
3. Учтите характеристики армируемого/удерживаемого материала.
4. Определите требования к жесткости и устойчивости конструкции.
5. Оцените удобство транспортировки и монтажа с учетом размеров карт/рулонов.
6. Сравните различные варианты по стоимости.
7. При необходимости проконсультируйтесь со специалистами (проектировщиками, инженерами, поставщиками).
8. Учитывайте требования действующих нормативных документов (ГОСТ, СНиП/СП).
