Защитный слой бетона — это расстояние от наружной поверхности бетона до ближайшей поверхности арматуры. Он защищает сталь от коррозии, обеспечивает сцепление арматуры с бетоном и помогает конструкции сохранять требуемую огнестойкость.
Универсальной толщины для всех железобетонных конструкций нет. Значение зависит от типа конструкции, положения и диаметра арматуры, условий эксплуатации и применимых норм. В России СП 63.13330.2018 даёт минимум 20 мм для закрытых помещений с нормальной влажностью, 30 мм для открытого воздуха, 40 мм для грунта и 70 мм для нижней арматуры монолитного фундамента без бетонной подготовки. В Беларуси применяется СП 5.03.01-2020: минимум определяют через класс конструкции и класс воздействия среды, а также с учётом сцепления и огнестойкости. Российские цифры нельзя автоматически переносить в белорусский проект, и наоборот.
Порядок действий: определить условия эксплуатации, найти требования применимого норматива, проверить диаметр арматуры, прибавить допуск и указать номинальную толщину в проекте. На площадке проектное положение каркаса обеспечивают фиксаторами и проверяют перед бетонированием.
Содержание:
- Что такое защитный слой бетона и для чего он нужен?
- От чего зависит толщина защитного слоя?
- Нормы защитного слоя бетона в Беларуси и России
- Какой защитный слой нужен для фундамента?
- Как диаметр арматуры влияет на толщину слоя?
- Минимальный, номинальный и фактический слой
- Как обеспечить защитный слой при армировании?
- Защитный слой для сварных сеток в стяжках
- Как проверить толщину защитного слоя?
- Что будет при слишком малом или слишком большом слое?
- Можно ли исправить слой после бетонирования?
- Частые ошибки
- Справочные таблицы
- Пошаговое руководство: как выбрать и сформировать защитный слой

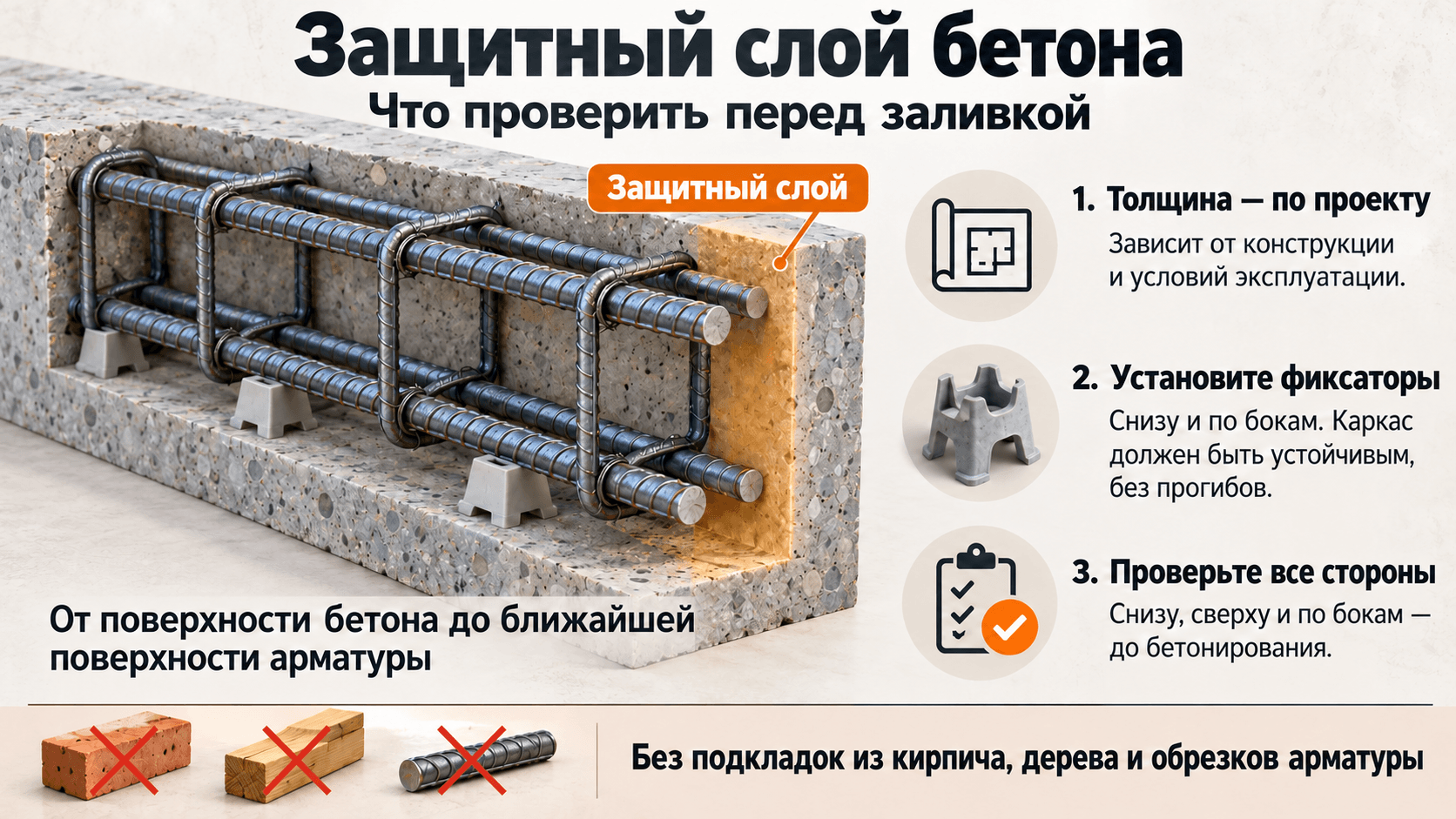

Что такое защитный слой бетона и для чего он нужен?
Для плиты защитный слой — это расстояние от поверхности бетона до ближайшей точки сетки. В балке или колонне измеряют до ближайшего элемента каркаса, в том числе до хомута, если он расположен ближе к поверхности, чем продольные стержни. Измеряют не до оси стержня, а до его поверхности.
Слой выполняет четыре функции:
- Защита от коррозии. Щелочная среда бетона удерживает сталь в пассивном состоянии. Углекислый газ, вода и хлориды постепенно снижают защитные свойства, а толщина слоя определяет, сколько времени им нужно, чтобы дойти до стали. Сама по себе толщина долговечность не гарантирует: важны также состав и плотность бетона, качество уплотнения, трещины и условия эксплуатации.
- Сцепление арматуры с бетоном. Усилия передаются между сталью и бетоном, поэтому при слишком малом слое страдает сцепление и анкеровка. При плотном армировании бетонная смесь должна ещё и проходить между стержнями.
- Огнестойкость. Бетон замедляет нагрев арматуры при пожаре; требуемое расстояние до поверхности зависит от типа конструкции и предела огнестойкости.
- Механическая защита. Слой снижает риск повреждения арматуры при монтаже и эксплуатации.

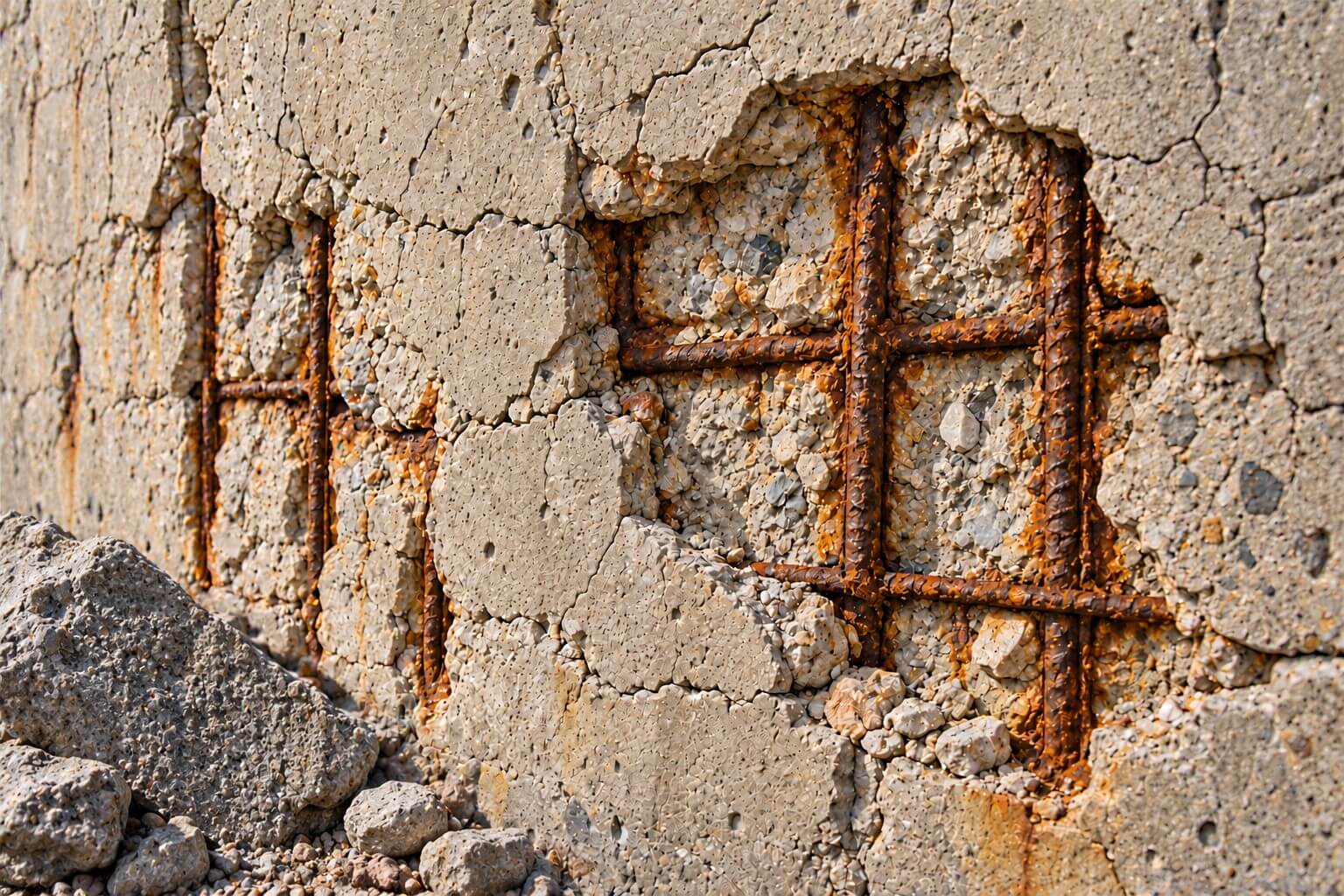

Что происходит при недостаточном слое?
Продукты коррозии занимают больший объём, чем сталь, и давят на бетон изнутри. Сначала появляются трещины вдоль стержня, затем горизонтальные трещины отрыва, после чего защитный слой отслаивается. Ржавые потёки, продольные трещины и отслоения — повод для обследования, а не для косметического ремонта. Поэтому правильное армирование — это не только диаметр и количество стержней, но и точное положение каркаса в бетоне.
От чего зависит толщина защитного слоя
- Тип конструкции: фундамент, плита, стена, балка, колонна, ростверк, стяжка.
- Условия эксплуатации: закрытое помещение, открытый воздух, грунт, постоянное увлажнение, хлориды, замораживание и оттаивание, химически агрессивная среда.
- Роль арматуры: рабочая, поперечная или распределительная.
- Диаметр и расположение стержней, в том числе группы стержней и муфты.
- Огнестойкость: иногда именно она определяет необходимое расстояние.
- Технология: монолит или сборный элемент, состояние основания, способ укладки и уплотнения смеси.
- Срок службы и класс бетона: в белорусской системе они связаны с долговечностью.
Поэтому совет вида «для арматуры 12 мм достаточно 12 мм бетона» неверен: диаметр — лишь один из факторов.
Нормы защитного слоя бетона в Беларуси и России
Беларусь: СП 5.03.01-2020
Для бетонных и железобетонных конструкций применяется СП 5.03.01-2020 «Бетонные и железобетонные конструкции» с Изменением № 1. Он заменил прежний СНБ 5.03.01-02, поэтому ссылки на СНБ нельзя использовать как единственную основу нового проекта без проверки статуса документа. Старый СНБ может встречаться в проектах и обследованиях прежних лет.
По разделу 6.3.4 номинальная толщина равна сумме минимальной и допуска:
cnom = cmin + Δcdev
Минимум назначают с учётом сцепления, защиты от коррозии и огнестойкости, выбирая наибольшее из применимых значений. Рекомендуемое значение Δcdev — 10 мм; уменьшить его можно при определённых условиях контроля качества и точности измерений.
Минимальная толщина по условию долговечности (ненапрягаемая арматура, СП 5.03.01-2020, табл. 6.11), мм:
| Класс конструкции | X0 | XC1 | XC2, XC3 | XC4 | XD1 | XD2 | XD3 |
|---|---|---|---|---|---|---|---|
| S1 | 10 | 10 | 10 | 15 | 20 | 25 | 30 |
| S2 | 10 | 10 | 15 | 20 | 25 | 30 | 35 |
| S3 | 10 | 10 | 20 | 25 | 30 | 35 | 40 |
| S4 | 10 | 15 | 25 | 30 | 35 | 40 | 45 |
| S5 | 15 | 20 | 30 | 35 | 40 | 45 | 50 |
| S6 | 20 | 25 | 35 | 40 | 45 | 50 | 55 |
Это только составляющая по долговечности, а не готовая толщина для любой конструкции. Дополнительно проверяют сцепление, диаметр, огнестойкость, класс бетона и другие требования норм. Для конструкций с замораживанием и оттаиванием или химическим воздействием учитывают классы XF и XA и требования к составу бетона.
Класс конструкции S1–S6 нельзя назначать произвольно: он связан с проектным сроком службы и условиями, предусмотренными нормами. Для поперечной и распределительной арматуры СП допускает принимать слой на 5 мм меньше значений таблиц 6.10–6.12, но не менее 10 мм — в рамках требований документа, а не как общую поблажку.
Классы воздействия среды (X…) показывают, насколько агрессивна среда для арматуры:
- X0 — нет риска коррозии (сухие внутренние помещения).
- XC1–XC4 — карбонизация (от слабой до сильной). Чем выше номер, тем больше циклов увлажнения/высыхания.
- XD1–XD3 — воздействие хлоридов (не морских). Чем выше номер, тем сильнее агрессия.
- XF1–XF4 — замораживание-оттаивание.
- XA1–XA3 — химическая агрессия (грунты, воды).
От этих классов напрямую зависит минимальная толщина защитного слоя по условию долговечности.
Классы конструкции S1–S6 зависят от срока службы и ответственности сооружения:
- S1–S2 — временные и малоответственные конструкции;
- S3–S4 — обычные здания (срок службы около 50 лет);
- S5–S6 — ответственные сооружения с большим сроком службы.
Чем выше класс S, тем больше требуется защитный слой. Класс назначает проектировщик, его нельзя выбирать произвольно.
Россия: СП 63.13330.2018
Действует СП 63.13330.2018 с Изменениями № 1 и № 2. Минимальный слой рабочей арматуры по таблице 10.1:
| Условия эксплуатации | Минимум, мм |
|---|---|
| Закрытые помещения, нормальная или пониженная влажность | 20 |
| Закрытые помещения, повышенная влажность, без дополнительных мер защиты | 25 |
| Открытый воздух, без дополнительных мер защиты | 30 |
| Грунт без дополнительных мер защиты; монолитные фундаменты с бетонной подготовкой | 40 |
| Монолитные фундаменты без бетонной подготовки (только нижняя рабочая арматура) | 70 |
Для сборных конструкций в предусмотренных СП случаях значения уменьшают на 5 мм; для сборных фундаментов без подготовки установлено 35 мм. Дополнительно соблюдают ограничения по диаметру арматуры. В агрессивной среде, при особых воздействиях и повышенных требованиях к огнестойкости могут потребоваться другие решения.
Почему значения отличаются и нельзя их переносить
Российская таблица связывает минимум с обобщёнными условиями эксплуатации. Белорусский СП использует классы воздействия и классы конструкции, а долговечность рассматривает вместе с классом бетона. Поэтому сравнивать цифры допустимо только при совпадении типа конструкции, условий, положения арматуры и остальных требований. Нормы применяют те, что действуют для объекта: для белорусского объекта — белорусские, для российского — российские. Нормативную основу сверяют по проекту и по актуальной редакции документа.

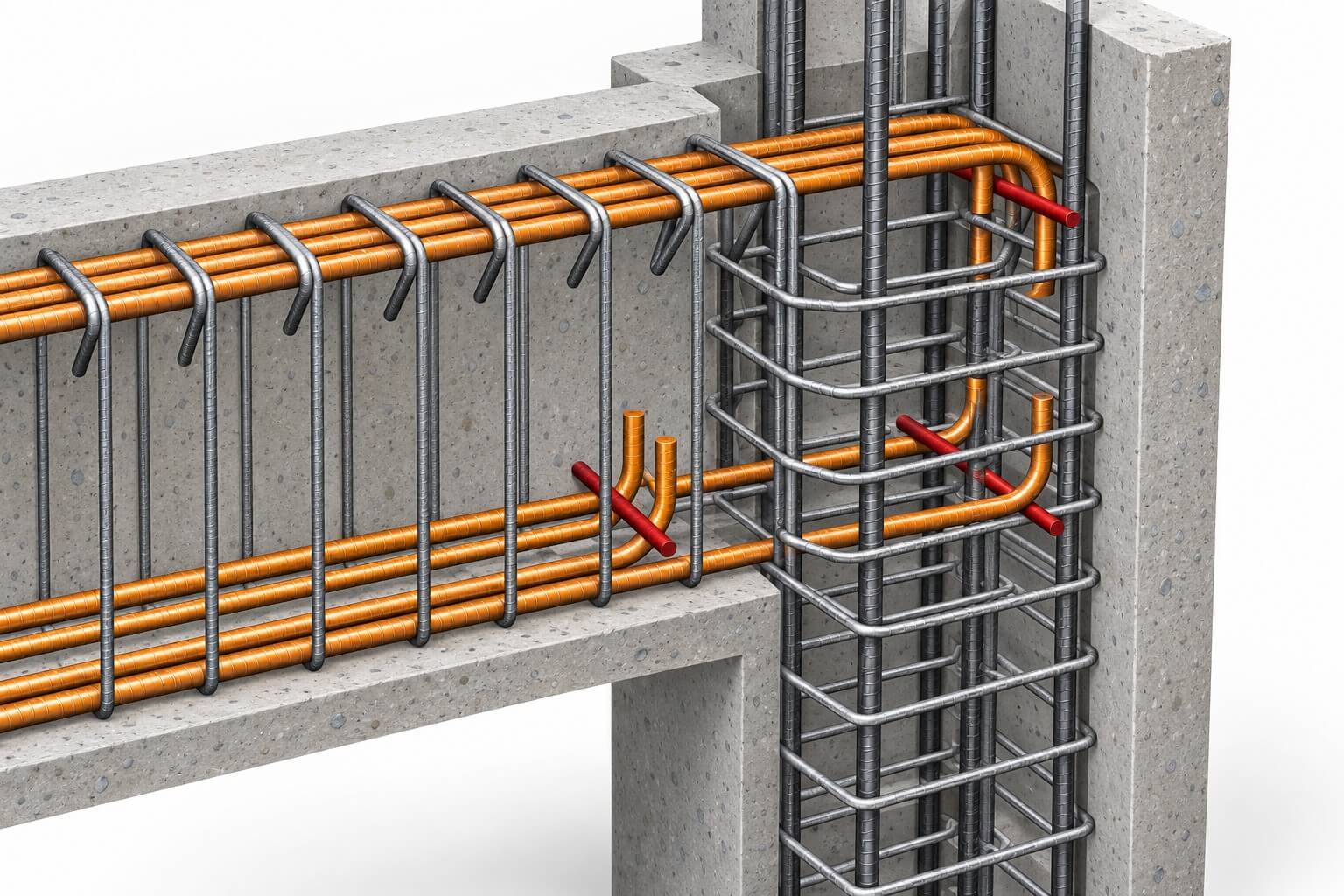

Какой защитный слой нужен для фундамента?
Фундамент работает в более тяжёлых условиях, чем плита перекрытия: грунтовая влага, соли, замораживание и оттаивание, химические вещества в грунте. Нижняя, верхняя и боковая арматура находятся в разных условиях.
- Снизу. Нижняя арматура должна стоять на проектном расстоянии от подошвы, которое обеспечивают опорные фиксаторы с достаточной несущей способностью. Нельзя укладывать рабочую арматуру прямо на грунт или щебень в расчёте на то, что бетон сам образует слой: стержни смещаются, погружаются в основание или контактируют с ним, а качество бетона в нижней зоне трудно проконтролировать. Бетонная подготовка даёт ровное и стабильное основание, но не отменяет назначения слоя по проекту и установки фиксаторов.
- Сверху. Верхняя сетка или верхние стержни ростверка должны удерживаться на проектной высоте при армировании, хождении рабочих и подаче бетона. Если каркас прогибается или фиксаторы опрокидываются, верхний слой растёт, а рабочая высота сечения падает. Избыточный слой не «запас»: положение рабочей арматуры влияет на расчётную работу сечения.
- По бокам. Боковые фиксаторы ставят между каркасом и опалубкой, чтобы стержни не касались щитов и не сдвигались при укладке смеси. Перед бетонированием проверяют не только нижний зазор, но и боковые расстояния, и положение верхней сетки.
С подготовкой и без неё: почему 45 и 80 мм — не универсальные цифры
В России для монолитного фундамента значения известны: 40 мм с бетонной подготовкой и 70 мм без неё (нижняя арматура). Для Беларуси часто приводят пару «45 мм с подготовкой, 80 мм без неё», но её нельзя считать универсальной для всех фундаментов. Эти значения встречаются, например, в требованиях к подошвам ростверков свайных фундаментов в неагрессивной среде: 45 мм при подготовке, 80 мм без неё, для сборных не менее 45 мм. Это специальное положение для конкретного типа конструкции.
Для белорусского фундамента толщину назначают по СП 5.03.01-2020, профильным нормам на фундаменты и проекту, учитывая грунт, подготовку, гидроизоляцию, класс воздействия, арматуру и срок службы.
По типам фундаментов
- Ленточный. Проверяют продольные рабочие стержни, поперечную арматуру и угловые соединения по нижней, верхней и боковым граням. В углах и местах пересечения лент арматуру легко сместить при вязке. Шаг фиксаторов выбирают по проекту и жёсткости каркаса.
- Плитный. Нужно удерживать обе сетки: нижние фиксаторы задают расстояние от основания, стойки не дают верхней сетке прогибаться. Перед заливкой убеждаются, что сетки не лежат на основании, не касаются опалубки и не смещаются при проходе рабочих. У нахлёстов, усилений и проёмов оставляют пространство для прохода и уплотнения смеси.
- Столбчатый, ростверк, фундаментные балки. Положение арматуры проверяют по всем граням. Для ростверков свайных фундаментов учитывают профильные нормы со специальными значениями. В балках измеряют до ближайшего элемента каркаса, включая хомут.
Как диаметр арматуры влияет на толщину слоя
В СП 5.03.01-2020 требование по сцеплению задаётся диаметром: для отдельного стержня минимальная толщина по этому условию равна его диаметру; для сгруппированных стержней берут эквивалентный диаметр, для механических соединений — наружный диаметр муфты.
Это нижняя граница, а не ответ. Стержню Ø12 мм в любой конструкции не достаточно 12 мм: долговечность или огнестойкость могут потребовать больше. Верно и обратное: для Ø16 или Ø20 мм слой не обязан быть равен 16 или 20 мм. Выбирают наибольшее из значений по всем условиям. Например, если по условиям эксплуатации требуется 15 мм, а арматура Ø16, по сцеплению нужно не менее 16 мм; если требуется 45 мм, диаметр уже не определяющий.
При густом армировании, нескольких рядах и муфтах проверяют ещё и условия укладки: бетон должен заполнять промежутки между стержнями.
Минимальный, номинальный и фактический слой
| Показатель | Что означает |
|---|---|
| Минимальный cmin | Наименьшее значение, которое необходимо обеспечить по сцеплению, долговечности и огнестойкости |
| Допуск Δcdev | Отклонение при выполнении работ; рекомендуемое значение в СП 5.03.01-2020 — 10 мм |
| Номинальный cnom = cmin + Δcdev | Значение в рабочих чертежах; его должен обеспечить подрядчик |
| Фактический | Реальная толщина в готовой конструкции |
Допуск учитывают при проектировании, а не используют как разрешение уменьшать слой на площадке. Высота фиксатора не равна фактическому слою: после бетонирования положение арматуры меняется из-за проседания опор, прогиба каркаса между ними, вибрации, неровности основания. Поэтому высоту фиксатора выбирают по номинальной толщине, а не по минимальной, и соответствие оценивают с учётом допусков проекта и норм.
Как обеспечить защитный слой при армировании?

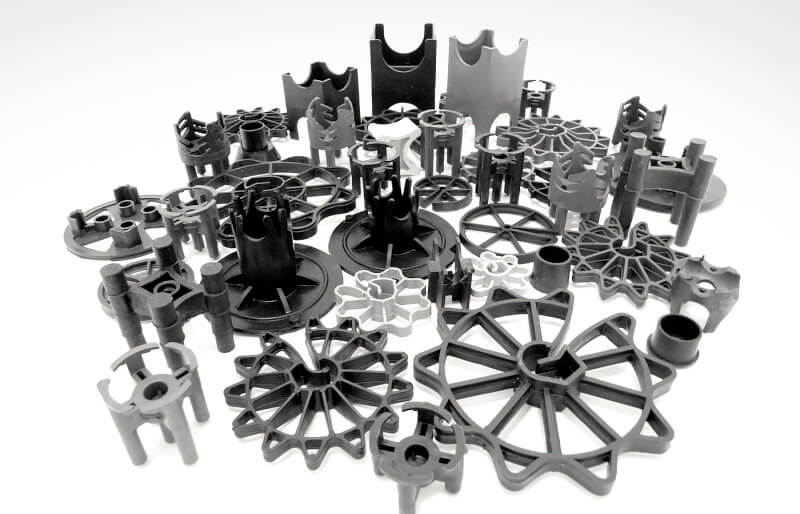

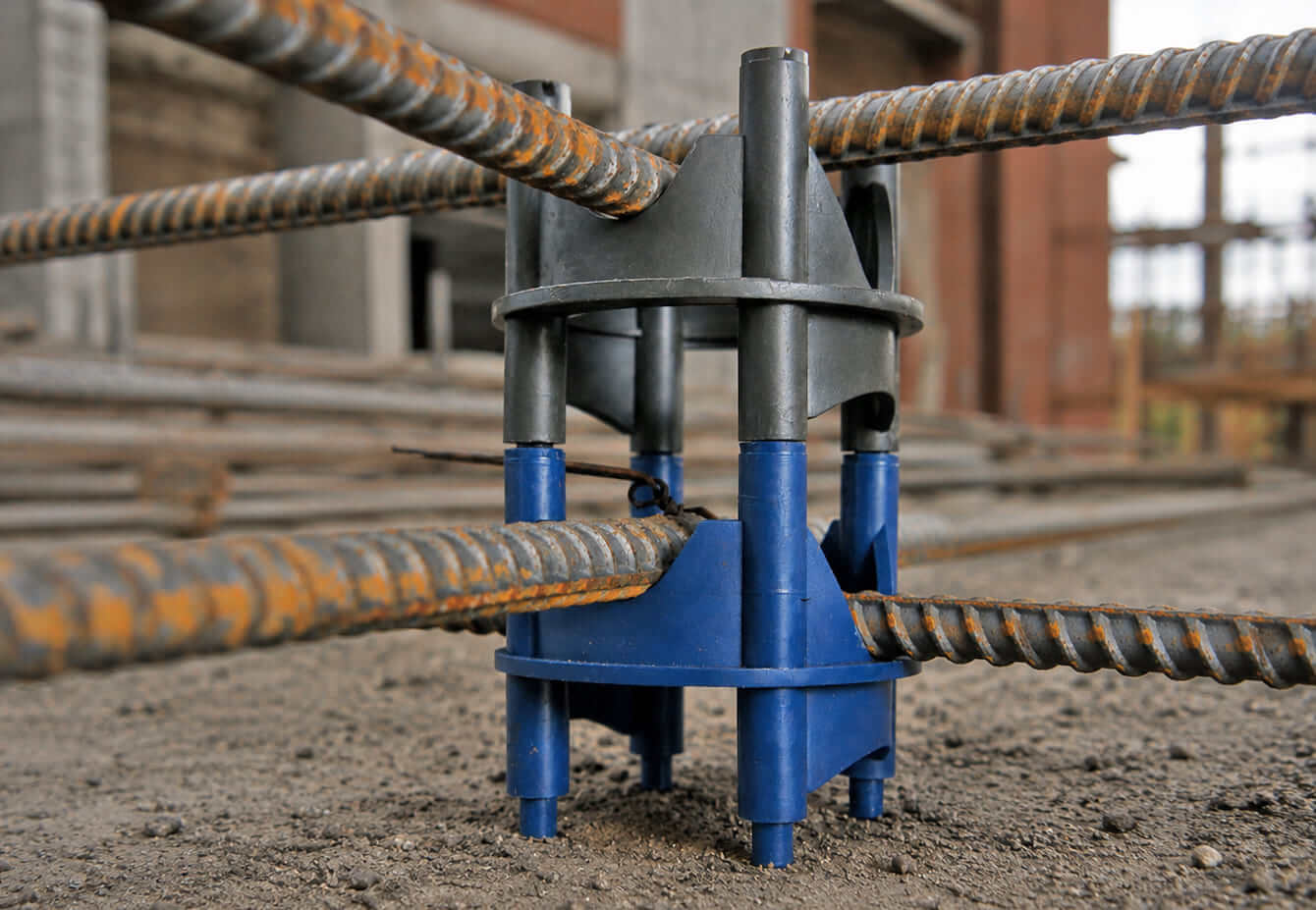

Проектное положение арматуры удерживают фиксаторами. Выбирая фиксатор, смотрят не только на высоту, но и на несущую способность, устойчивость на основании, стойкость при монтаже и сопротивление смещению при укладке смеси.
Виды фиксаторов
Ориентировочные данные производителей (не норматив); конкретный выбор делают по проекту и ППР.
| Тип | Типовая высота слоя, мм | Арматура, мм | Где применяют |
|---|---|---|---|
| «Стульчик» | 15, 20, 25, 30, 35, 40 | примерно 6–18 | Плиты перекрытия, полы, балки |
| Универсальная опора («кубик», стойка) | диапазоны 15–25, 25–35, 35–50, 50–70 | зависит от модели | Фундаментные плиты, ростверки, тяжёлые нижние сетки |
| «Звёздочка», кольцо | 15–50 | зависит от модели | Стены, колонны, вертикальная опалубка |
| Бетонные фиксаторы | по проекту | по проекту | Тяжёлые нижние сетки |
Как выбрать высоту
Высоту подбирают по проектному слою и конструкции опоры: расстояние от основания до поверхности стержня зависит от высоты опоры, формы её контакта с арматурой и диаметра стержня. Нельзя без проверки считать, что маркировка высоты равна готовому слою. Для сложных каркасов положение арматуры проверяют непосредственно перед бетонированием.
Шаг установки
Единого шага для всех конструкций нет: он зависит от типа фиксатора, диаметра и массы арматуры, жёсткости сетки, толщины элемента и технологических нагрузок. Типичный ориентир для вертикальных фиксаторов под нижнюю сетку — до 1 м в шахматном порядке, и чем тоньше арматура, тем чаще (по типовым технологическим картам: около 0,5 м для Ø8, 0,6 м для Ø10, 0,8 м для Ø12–14, до 1 м для Ø16). Шаг уменьшают у проёмов, на нахлёстах, в зонах прохода рабочих и при подаче бетона насосом. Окончательное решение принимают по проекту и документации производителя; если каркас заметно прогибается при обычных монтажных действиях, его исправляют до заливки.
Почему нельзя использовать кирпич, дерево и обрезки
Они не дают гарантированной высоты и устойчивости: кирпич неровный и разной прочности, дерево меняет размеры при увлажнении, обрезки арматуры создают нежелательные металлические контакты. Результат — неравномерный слой и очаги будущей коррозии, исправлять которые после заливки уже сложно.
Защитный слой для сварных сеток в стяжках
Стяжка пола — это слой пола, и требования к ней задаёт СП 29.13330.2011 «Полы», а не нормы на железобетонные конструкции. Отдельной нормативной таблицы защитного слоя для сетки в стяжке в этом своде нет, поэтому значения «как в плите перекрытия» переносить нельзя.
Что регламентировано
- прочность стяжки по упругому тепло- или звукоизоляционному слою: бетон не ниже В15 или раствор с прочностью на сжатие не менее 20 МПа и на растяжение при изгибе не менее 4,5 МПа;
- при сосредоточенных нагрузках более 20 кН толщину определяют расчётом, а минимальная толщина составляет 100 мм из бетона класса не ниже В22.5.
Что относится к практике, а не к норме
- сетка должна лежать на фиксаторах, а не на основании, плёнке или утеплителе: иначе раствор не обволакивает её снизу и она не работает;
- тонкую стяжку с стеклосеткой обычно армируют в середине слоя, поэтому укладку делают в два приёма: нижняя часть слоя, сетка, верхняя часть;
- положение сетки и толщину слоя над ней задают проект или документация производителя смеси, а не универсальная цифра;
- если стяжка воспринимает большие нагрузки (склады, парковки, цеха), её считают как конструктивный элемент по СП 63.13330 и СП 29.13330, и тогда применяют уже требования к защитному слою из основного раздела.
Как проверить толщину защитного слоя?
До бетонирования проверяют
- соответствие положения арматуры рабочим чертежам;
- нижние, верхние и боковые расстояния до поверхностей;
- тип, высоту и устойчивость фиксаторов;
- устойчивость каркаса при обычных монтажных нагрузках;
- что стержни не лежат на грунте, щебне или опалубке;
- достаточность места между стержнями для укладки и уплотнения смеси.
Результаты фиксируют в акте освидетельствования скрытых работ. При отклонениях бетонирование приостанавливают до устранения.
После набора прочности
Толщину оценивают неразрушающими электромагнитными (магнитными) приборами, например ПОИСК-2.6, ИПА-МГ4, ИЗС-10. Они определяют положение арматуры и расстояние до неё от поверхности. Приборы должны быть поверены. Результат зависит от модели, диаметра и шага стержней, соседней арматуры, свойств бетона и методики. Типичная погрешность таких приборов — порядка ±2 мм при толщине до 30 мм, но точное значение берут из паспорта и методики конкретного прибора. Измеряют в нескольких характерных зонах, а не в одной удобной точке; при необходимости применяют градуировку для конкретного армирования или вскрытие.
Один результат измерения не означает ни автоматической необходимости усиления, ни полного соответствия. Решение принимают по совокупности данных обследования и проектных требований.
Что будет при слишком малом или слишком большом слое?
- Малый слой: арматура ближе к влаге и агрессивным веществам, растёт риск коррозии, ухудшаются сцепление и огнестойкость. При развитии коррозии появляются трещины и отслоение.
- Чрезмерный слой: меняется рабочая высота сечения и положение стержней относительно растянутой зоны, что снижает расчётную работу элемента, особенно в тонких плитах и балках. Для изгибаемых элементов с очень толстым слоем нормы могут требовать дополнительной конструктивной арматуры. Поэтому слой нельзя намеренно увеличивать или перемещать арматуру без проверки проектного решения: смещённый каркас возвращают в проектное положение до бетонирования.
Можно ли исправить слой после бетонирования?
Способ зависит от величины отклонения, состояния бетона, наличия коррозии, расположения арматуры и назначения конструкции. В отдельных случаях применяют ремонтные составы и восстановление слоя; при серьёзных повреждениях нужны обследование, расчёт и проект усиления. Поверхностное «замазывание» не решает проблему, если коррозия уже началась или потеряно сечение арматуры. Для несущих элементов обращаются к специалисту по обследованию и проектированию железобетонных конструкций.
Частые ошибки
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Толщину выбирают только по диаметру арматуры | Не учтены среда и огнестойкость | Проверять требования проекта и норм |
| Переносят значения из норм другой страны | Недостаточный или избыточный слой | Применять нормы объекта |
| Считают 45 и 80 мм универсальными для всех фундаментов | Нарушение требований | Привязывать цифры к типу конструкции и документу |
| Арматура лежит на грунте или щебне | Нет слоя снизу | Опорные фиксаторы нужной высоты |
| Подкладки из кирпича, дерева, обрезков | Неравномерный слой | Специальные фиксаторы |
| Фиксаторы по минимальной, а не номинальной толщине | Фактический слой уходит ниже допуска | Выбирать высоту по c_nom |
| Редкий шаг, слабые опоры | Опрокидывание, прогиб каркаса | Подбирать несущую способность и шаг |
| Хождение по сетке без настилов | Проседание верхней арматуры | Временные настилы |
| Проверяют только нижнюю сетку | Смещение верхней и боковой арматуры | Контроль всех граней перед заливкой |
| Считают чрезмерный слой запасом прочности | Потеря рабочей высоты сечения | Держать проектное положение |
Сетка сварная, арматура А500С / А240, фиксаторы арматуры, вязальная проволока со склада в Минске и под заказ | |
 |  |
 |  |
Нарезка сетки и арматуры в размер. Доставка по Беларуси. Выбирайте в каталоге или звоните: +375 44 511-65-57, +375 29 314-27-35. Отправляйте заявки на почту: sales@svarnayasetka.by. | |
Справочные таблицы
Минимальная толщина защитного слоя бетона (Беларусь и Россия)
| Условия эксплуатации / конструкция | Беларусь (СНБ 5.03.01–02) | Россия (СП 63.13330.2018) | Примечание |
|---|---|---|---|
| Закрытые помещения, нормальная влажность | ≥ 20 мм (X0–XC1) | ≥ 20 мм | — |
| Закрытые помещения, повышенная влажность | ≥ 25 мм | ≥ 25 мм | — |
| Открытый воздух | ≥ 30 мм | ≥ 30 мм | — |
| Конструкции в грунте | ≥ 45 мм | ≥ 40 мм | — |
| Монолитный фундамент с бетонной подготовкой | ≥ 45 мм | ≥ 40 мм | Ключевое отличие |
| Монолитный фундамент без бетонной подготовки | ≥ 80 мм | ≥ 70 мм (только нижняя арматура) | Ключевое отличие |
| Сборный фундамент | ≥ 45 мм | ≥ 35 мм (без подготовки) | — |
| Поперечная / распределительная арматура | на 5 мм меньше рабочей | на 5 мм меньше рабочей | Общее правило |
Защитный слой бетона в фундаменте (Беларусь)
| Тип фундамента | Наличие бетонной подготовки | Нижний слой | Верхний слой | Боковой слой | Примечание |
|---|---|---|---|---|---|
| Монолитный ленточный | Есть | ≥ 45 мм | по классу воздействия | ≥ 45 мм | Рекомендуемый вариант |
| Монолитный ленточный | Нет | ≥ 80 мм | по классу воздействия | ≥ 45–80 мм | Только при обосновании |
| Монолитная плита | Есть | ≥ 45 мм | ≥ 20–30 мм | ≥ 45 мм | Самый частый случай |
| Монолитная плита | Нет | ≥ 80 мм | ≥ 20–30 мм | ≥ 45–80 мм | Не рекомендуется |
| Сборный фундамент | — | ≥ 45 мм | ≥ 45 мм | ≥ 45 мм | — |
Влияние диаметра арматуры на минимальную толщину защитного слоя
| Диаметр арматуры | Минимальная толщина по диаметру (СНБ) | Когда применяется это значение |
|---|---|---|
| ≤ 10 мм | ≥ 10 мм | Только если нормативное значение меньше |
| 12 мм | ≥ 12 мм | То же |
| 14–16 мм | ≥ 14–16 мм | То же |
| 18–20 мм | ≥ 18–20 мм | То же |
| 22–40 мм | ≥ диаметра | То же |
| > 40 мм | По условиям эксплуатации | Правило «не менее диаметра» не применяется напрямую |
Минимальная, номинальная и фактическая толщина защитного слоя
| Параметр | Обозначение | Что означает | Типичные значения (Беларусь) |
|---|---|---|---|
| Минимальная толщина | cmin | Нижняя граница по нормам | 10 / 15 / 20 / 45 / 80 мм |
| Допуск | Δc | Технологическое отклонение | 5–10 мм (монолит), ≥ 5 мм (сборный) |
| Номинальная толщина | cnom | Указывается в чертежах | c_min + Δc |
| Максимальное снижение | — | Суммарное снижение от cmin | не более 15 мм |
Выбор высоты фиксатора защитного слоя
| Требуемая номинальная толщина | Рекомендуемая высота фиксатора | Тип фиксатора | Применение |
|---|---|---|---|
| 20–25 мм | 20 или 25 мм | «Стульчик», «звёздочка» | Плиты перекрытия |
| 30 мм | 30 мм | «Стульчик», опора | Балки, открытый воздух |
| 40–45 мм | 40–45 мм | Универсальная опора | Фундаменты с подготовкой |
| 70–80 мм | 70–80 мм | Высокая опора / бетонный | Фундаменты без подготовки |
| Боковая фиксация | По проекту | Горизонтальный («кольцо») | Стены, колонны |
Пошаговое руководство: как выбрать и сформировать защитный слой
Шаг 1. Определите нормативную основу. Для Беларуси применяют СП 5.03.01-2020 с Изменением № 1, для России — СП 63.13330.2018 с Изменениями № 1 и № 2. Сверьте это с проектом.
Шаг 2. Определите тип конструкции и роль арматуры. Укажите, что это (фундамент, плита, балка, колонна, ростверк) и какую роль играет стержень (рабочая, поперечная, распределительная).
Шаг 3. Определите условия эксплуатации. Для Беларуси назначьте класс воздействия среды (X0, XC, XD, а при необходимости XF и XA) и класс конструкции S1–S6. Класс S выбирают по проекту и сроку службы, а не произвольно. Для России определите условие из таблицы 10.1: помещение, открытый воздух, грунт, фундамент с подготовкой или без неё.
Шаг 4. Найдите минимум по долговечности. В Беларуси это таблица 6.11 СП 5.03.01-2020 на пересечении класса конструкции и класса воздействия. В России это значение из таблицы 10.1 для вашего условия.
Шаг 5. Проверьте требование по сцеплению. Для отдельного стержня минимальная толщина по сцеплению равна его диаметру. Для групп стержней берут эквивалентный диаметр, для муфт — наружный диаметр муфты. Для России учитывают ограничения по диаметру, указанные в СП.
Шаг 6. Проверьте огнестойкость и профильные нормы. Если задан предел огнестойкости, расстояние до арматуры может определяться им. Для ростверков свайных фундаментов и других специальных конструкций проверьте отдельные положения профильных норм.
Шаг 7. Выберите cmin. Возьмите наибольшее из значений шагов 4–6. Для поперечной и распределительной арматуры в Беларуси допустимо принять слой на 5 мм меньше значений таблиц 6.10–6.12, но не менее 10 мм, если это разрешено для вашего случая.
Шаг 8. Добавьте допуск и получите номинальную толщину. cnom = cmin + Δcdev. Рекомендуемое значение Δcdev по СП 5.03.01-2020 — 10 мм. Меньшее значение допустимо только при условиях контроля, которые прописаны в документе.
Шаг 9. Впишите c_nom в чертежи и подберите фиксаторы. Высоту опор выбирайте по номинальной толщине, а не по минимальной. Учтите диаметр стержня, форму контакта опоры с арматурой и нагрузку от каркаса. Шаг назначайте по проекту и документации производителя, а у проёмов, нахлёстов и в зонах хождения уменьшайте.
Шаг 10. Проверьте каркас перед бетонированием. Убедитесь, что арматура не лежит на грунте, щебне или опалубке, что опоры устойчивы, что есть зазоры по всем граням и место для прохода бетона. Результаты зафиксируйте в акте скрытых работ. Для верхней сетки предусмотрите настилы для прохода.
Шаг 11. Контролируйте процесс и результат. Во время заливки следите, чтобы каркас не сдвигался. После набора прочности при сомнениях измерьте слой электромагнитным прибором в нескольких характерных зонах и сравните результат с проектом. При отклонениях решение принимает специалист по обследованию.
Пример расчёта (Беларусь, упрощённо)
Дано: колонна в закрытом помещении, класс воздействия XC4, класс конструкции S4, стержень Ø16 мм, проектный срок службы это обосновывает.
- По таблице 6.11 для S4 и XC4 минимум по долговечности — 30 мм.
- По сцеплению требуется 16 мм.
- cmin = наибольшее из двух = 30 мм.
- cnom = 30 + 10 = 40 мм, фиксаторы берём на 40 мм.
Если стержень Ø32 в классе XC1 при S4: по таблице 15 мм, по сцеплению 32 мм, поэтому cmin = 32 мм, а cnom = 42 мм.
Пример упрощённый: огнестойкость и профильные требования в нём не учтены.
Часто задаваемые вопросы
Какой слой нужен для арматуры Ø10, 12 или 16 мм?
Одного значения для диаметра нет. Диаметр определяет нижнюю границу по сцеплению, а итог зависит от конструкции, среды, долговечности и огнестойкости.
Какой слой нужен для фундамента в Беларуси?
Универсального значения нет. Учитывают СП 5.03.01-2020, профильные требования к фундаментам, грунт, подготовку, класс воздействия, арматуру. Значения 45 и 80 мм относятся к отдельным нормативным случаям, например к подошвам ростверков свайных фундаментов, и не назначаются автоматически.
Какой слой нужен для фундамента в России?
По таблице 10.1 СП 63.13330.2018: 40 мм для грунта и монолитных фундаментов с бетонной подготовкой, 70 мм для нижней арматуры монолитного фундамента без неё; с учётом условий и дополнительных требований документа.
Можно ли укладывать арматуру на щебень?
Нет. Проектное расстояние обеспечивают фиксаторами; подготовка делает основание ровнее, но не заменяет их.
Какой шаг фиксаторов правильный?
Единого шага нет. Ориентиры дают технологические карты и производители, окончательно — проект и жёсткость каркаса.
Может ли слой быть слишком толстым?
Да: уменьшается рабочая высота сечения, и может снизиться несущая способность.
Что делать, если после заливки арматура видна или слой меньше проектного?
Зафиксировать места и величину отклонения, проверить измерения и провести обследование. Самостоятельно «замазывать» не стоит; решение об отклонении, ремонте или усилении принимают по результатам обследования и требованиям проекта.
Главное о защитном слое
- Толщину назначают по нормам объекта и условиям эксплуатации, а не по диаметру и не «на глаз».
- Диаметр арматуры — только нижняя граница по сцеплению.
- В Беларуси применяют СП 5.03.01-2020, в России — СП 63.13330.2018; значения из разных систем не смешивают.
- Фиксаторы выбирают по номинальной толщине, а не по минимальной, и проверяют устойчивость каркаса перед заливкой.
- Контроль до бетонирования дешевле и надёжнее контроля и ремонта после.
