Как мы уже рассматривали в статьях, сварная сетка — это металлическое изделие, представляющее собой решётку из перпендикулярно пересекающихся проволок или арматурных стержней, которые жёстко соединены между собой сваркой в местах пересечения.
Важно! Это не плетёная сетка, где проволоки переплетены между собой, а сварная, где соединение жёсткое и прочное.
Сварная сетка применяется для:
- армирования бетона, стяжек, фундаментов,
- усиления кладки,
- предотвращения трещин в штукатурке и стяжке,
Основные параметры:
- Диаметр проволоки / арматуры: от 0,6 до 12 мм.
- Размер ячейки: от 10×10 до 200×200 мм.
- Материал: проволока В-1 (гладкая), ВР-1 (рифленая), арматура A500C, A240 и др.
- Форма выпуска: карты (листы) или рулоны.
Сварную сетку еще называют строительной и армирующей:
- Строительная — потому что основное её применение связано со строительством зданий и сооружений.
- Армирующая — потому что её основная функция — армирование, то есть усиление материалов, которые сами по себе слабо работают на растяжение (например, бетон, кладка, штукатурка, клеевой раствор).
Бетон, раствор, штукатурка и даже кладка хорошо воспринимают сжатие, но плохо выдерживают растяжение и изгиб, а армирующая сетка:
- распределяет нагрузку,
- повышает прочность конструкции,
- препятствует растрескиванию,
- увеличивает долговечность.
Армирование — это не просто добавление «усиления на глаз». Это расчётная часть конструкции, влияющая на её прочность, жёсткость, устойчивость к нагрузкам и долговечность. Ошибочный подбор параметров сетки (диаметра проволоки, размера ячейки, класса стали) может привести к:
- преждевременному растрескиванию,
- деформации или просадке конструкции,
- полной или частичной потере несущей способности,
- разрушению при температурных, динамических и иных нагрузках.
Выбор сетки, способ её укладки и параметры армирования должны осуществляться в соответствии с нормативными документами.
Какие нормативные документу регламентируют выбор и применение сварной сетки?
СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения». Актуализированная редакция СНиП 52-01-2003. Задает общие требования к армированию, включая расположение арматуры, защитные слои, расчетные нагрузки, расчет прогибов и трещиностойкости.
Пример: При армировании железобетонных плит, плитных фундаментов применяется арматурный каркас из арматуры классов A500C с ячейкой 100×100 или 200×200 мм, диаметром стержней от 8 до 12 мм — в зависимости от расчетной нагрузки.
СП 29.13330.2011 «Полы». Определяет правила устройства полов на грунте и перекрытиях. Указывает на необходимость армирования стяжек при толщине от 40 мм и/или при наличии температурных и динамических нагрузок. Рекомендует применять сварную сетку диаметром прволоки 4–6 мм, ячейкой 100×100 или 150×150 мм.
СП 15.13330.2020 «Каменные и армокаменные конструкции». Обновленная версия СНиП II-22-81. Указывает нормы армирования кирпичной и блочной кладки. Прямо требует использовать сетку с диаметром проволоки не менее 3 мм и ячейкой 50×50 или 100×100 мм. Армирование укладывается в каждом 3–5 ряду, в зависимости от высоты кладки.
ГОСТ 23279-2012 «Сетки арматурные сварные. Общие технические условия». Основной ГОСТ на сварные арматурные сетки, определяет:
- допустимые размеры ячеек (от 50×50 до 400×400 мм),
- диаметры стержней (от 3 мм до 40 мм),
- классы арматуры (A240, A400, A500С и др.),
- способы контроля качества и требования к сварке.
Почему, при проведении строительных работ, необходимо соблюдение СП, СНиП и ГОСТ?
- Гарантия прочности конструкции. Расчётная схема точно учитывает поведение арматуры в составе бетона или кладки.
- Устойчивость к растрескиванию. Выбранная по нормативу сетка распределяет нагрузки равномерно.
- Долговечность. Учитываются требования к коррозионной стойкости, защитным слоям, сварке.
- Сертификация и приемка. Любая строительная проверка требует, чтобы применяемые материалы соответствовали ГОСТ и были задокументированы.
Выбор сварной сетки, её диаметр, размер ячейки, класс стали и форма выпуска строго регламентированы действующими СП, СНиП и ГОСТ.
При соблюдении этих норм строительные конструкции будут работать надёжно в течение всего срока службы без разрушений. Это не рекомендация, а обязательная часть проектирования и исполнения.
Параметры армирования определяются на основании:
- Расчётов по СП.
- Указаний производителя блоков, например, у газобетона.
- Рекомендаций проектировщика.
Таблица соответствия
| Нормативный документ | Область применения | Что регулирует / описывает |
| СП 63.13330.2012 «Бетонные и железобетонные конструкции» | Фундаменты, плиты, стены, перекрытия, колонны |
|
| СП 29.13330.2011 «Полы» | Бетонные полы, стяжки |
|
| СП 15.13330.2020 «Каменные и армокаменные конструкции» | Кирпичная и блочная кладка |
|
| ГОСТ 23279-2012 «Сетки арматурные сварные» | Сварные арматурные сетки для бетона |
|
| ГОСТ 5781-82«Арматура класса А-I, А-II, А-III» | Арматура для сварных сеток |
|
| ГОСТ 10884-94 «Арматура горячекатаная и термоупрочнённая» | Арматура для тяжелонагруженных конструкций |
|
| СНиП 2.03.13-88 «Полы» (устарел, но применяется в практике) | Промышленные и бытовые полы |
|
Типоразмеры сварной сетки и арматурных каркасов
Разнообразие размеров ячеек и диаметров проволоки напрямую связано с разными задачами и областями применения сетки.
Ячейка — от 10×10 мм до 200×200 мм
| Размер ячейки | Применение |
| 10×10 – 25×25 мм | Штукатурные работы, отделка, тонкие слои |
| 50×50 – 100×100 мм | Кладка из кирпича, газобетона, тонкие стяжки |
| 100×100, 150×150, 200×200 мм | Плиты, фундаменты, дорожные покрытия, армирование бетона |
Чем меньше ячейка — тем жёстче сетка и тем равномернее распределяется напряжение. Но тем выше вес и стоимость.
Диаметр проволоки / стержня арматуры — от 0.6 мм до 12 мм
| Диаметр | Тип проволоки | Применение |
| 0.6–2 мм | Оцинкованная / чёрная проволока | Штукатурка, укрепление откосов, сетка для вольеров |
| 2.5–5 мм | Вр-1 (низкоуглеродистая) | Армирование кладки, лёгкие плиты, стяжки |
| 6–12 мм | Арматура A500C, A400 и др. | Конструктивное армирование ЖБ изделий, плит, фундаментов |
Типы проволоки и арматуры, используемой в сетках и каркасах
| Обозначение | Тип материала | Где применяется |
| В-1 | Гладкая проволока | Стяжки, кладка |
| BР-1 | Периодический профиль, проволока | Армирование бетона |
| A500C, A400 (A-III) | Арматура периодического профиля | Фундаменты, плиты, ЖБ конструкции |
| Задача | Тип сетки |
| Штукатурка стен | Тонкая проволока, ячейка 10–25 мм |
| Кладка газобетона | Сетка Ø 3 мм, ячейка 50×50 мм |
| Стяжка пола | Сетка Ø 4–5 мм, ячейка 100×100 мм |
| Фундамент плиты | Сетка Ø 8–12 мм, ячейка 200×200 мм |
Таблица соответствия «Задача → Тип сварной сетки»
| Задача / Область применения | Диаметр проволоки / арматуры | Размер ячейки, мм | Форма выпуска | Основание / обоснование выбора |
| Штукатурка стен (внутри/снаружи) | 0.8–1.6 мм | 10×10, 15×15, 20×20 | Рулон | СП 71.13330.2017 (штукатурные работы), ГОСТ 23279-2012, практика повышения адгезии и предотвращения трещин |
| Армирование кирпичной кладки / газоблока | 3–5 мм | 50×50 или 100×100 | Карта / Рулон | СП 15.13330.2020, ГОСТ Р 52086-2003, необходимость равномерного распределения нагрузки |
| Армирование перегородок и тонкостенных конструкций | 3–5 мм | 50×50 или 75×75 | Карта | СНиП II-22-81, СП 63.13330.2012 |
| Усиление полов / стяжка пола | 4–6 мм | 100×100 или 150×150 | Карта | СП 29.13330.2011, ГОСТ 23279-2012 — защита от трещин, распределение нагрузки |
| Армирование плит перекрытий | 8–12 мм | 200×200 | Карта | СП 63.13330.2012 — работа на растяжение, распределение изгибающих нагрузок |
| Плита фундамента (монолитная) | 8–12 мм | 150×150 или 200×200 | Карта | СП 63.13330.2012, ГОСТ 5781-82 — армирование по верхнему и нижнему поясу, работа в изгибе |
| Монолитные стены, подпорные стены | 6–10 мм | 100×100 или 150×150 | Карта | СП 63.13330.2012 — распределение горизонтальных и вертикальных нагрузок |
| Дорожные покрытия / плиты тротуаров | 5–8 мм | 100×100 или 150×150 | Карта | ГОСТ 23279-2012, ТКП 45-5.01-47-2006 — защита от растрескивания под нагрузкой |
| Укрепление откосов, фасадов, термоизоляции | 1.5–3 мм | 50×50, 75×75 | Рулон | Рекомендации СП 29.13330.2011, практика повышения устойчивости конструкций к сползанию штукатурки |
Методичка по подбору сварной сетки для строительных задач
1. Армирование бетонных полов и стяжек
Назначение: равномерное распределение нагрузки, предотвращение растрескивания. Норматив: СП 29.13330.2011, ГОСТ 23279-2012.
| Параметр | Значение |
| Диаметр | 4–6 мм |
| Размер ячейки | 100×100 мм или 150×150 мм |
| Материал | Арматура A500C, проволока ВР-1 |
| Расположение | В 1/3 высоты стяжки (выше основания) |
| Форма выпуска | Карты (листы) |
2. Армирование фундаментной плиты
Назначение: восприятие изгибающих и вертикальных нагрузок. Норматив: СП 63.13330.2012, ГОСТ 5781-82.
| Параметр | Значение |
| Диаметр арматуры | 10–12 мм |
| Размер ячейки | 150×150 или 200×200 мм |
| Класс арматуры | A500C |
| Слои армирования | 2 (верхний и нижний пояс) |
| Защитный слой | ≥30 мм (в бетоне) |
| Форма | Карты (ГОСТ 23279-2012) |
3. Армирование кирпичной или блочной кладки
Назначение: предотвращение усадки и трещинообразования, увеличение прочности на изгиб. Норматив: СП 15.13330.2020, ГОСТ Р 52086-2003.
| Параметр | Значение |
| Диаметр проволоки | 3–5 мм |
| Размер ячейки | 50×50 или 100×100 мм |
| Класс проволоки | Вр-1 |
| Расположение | Через каждые 3–5 рядов кладки |
| Форма | Карты или рулоны |

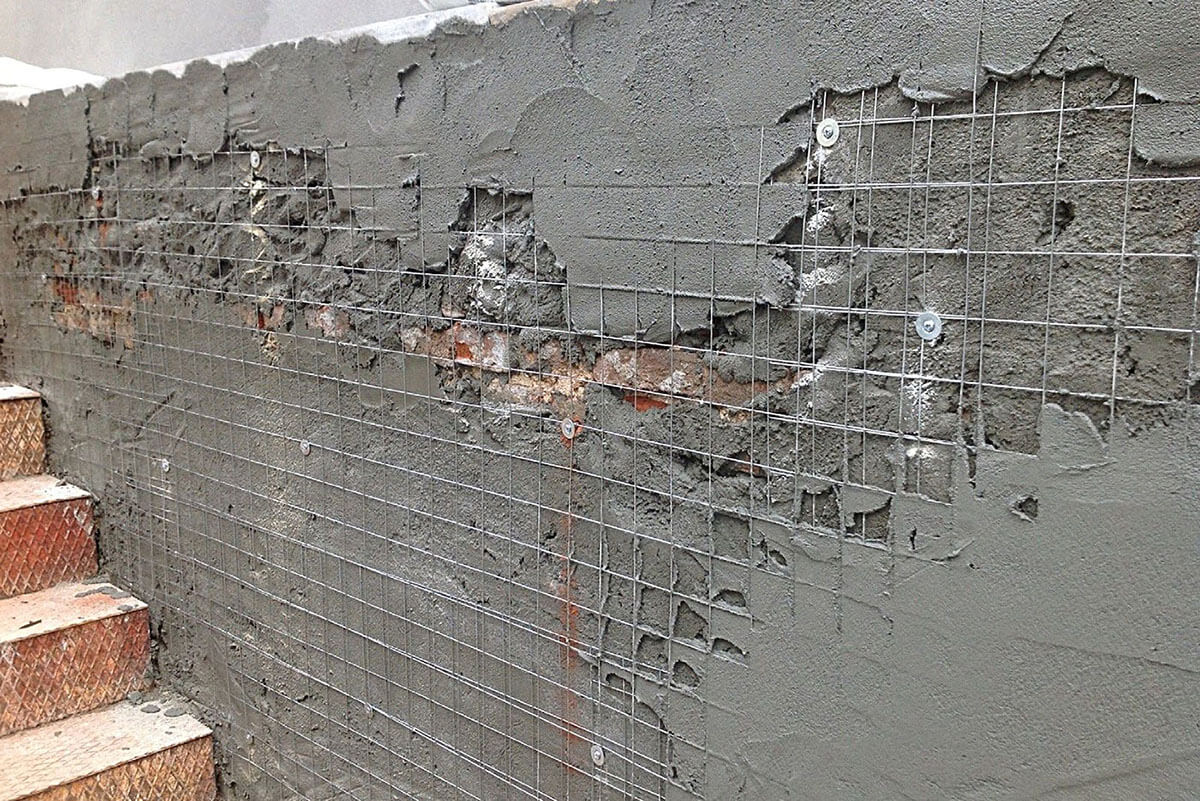

4. Армирование штукатурки
Назначение: повышение адгезии, защита от растрескивания при усадке или вибрации. Норматив: СП 71.13330.2017, ГОСТ Р. 52086-2003
| Параметр | Значение |
| Диаметр проволоки | 0,8–1,6 мм |
| Размер ячейки | 10×10 мм, 15×15 мм, 20×20 мм |
| Класс проволоки | Вр-1 (оцинкованная, при наружных работах) |
| Форма | Рулонная сетка |
5. Армирование монолитных стен
Назначение: работа на растяжение, восприятие поперечных и продольных усилий. Норматив: СП 63.13330.2012.
| Параметр | Значение |
| Диаметр арматуры | 6–10 мм |
| Ячейка | 150×150 или 200×200 мм |
| Класс арматуры | A500C |
| Количество сеток | Обычно 2: внешняя и внутренняя |
| Форма | Карты |
Все указанные значения являются рекомендованными в рамках нормативных документов, но точный подбор сетки должен учитывать:
- проектные расчёты;
- особенности нагрузки и климата;
- условия эксплуатации (влажность, химическая среда);
- требования по сроку службы и надежности конструкции.
Композитные сетки и арматура — это современная альтернатива традиционному армированию в гражданском строительстве, особенно в малоэтажных и энергоэффективных проектах. Для их применения важно строго учитывать рекомендации по расчету, допуски проектной документации и сертификацию производителя.
