Размеры, площадь поперечного сечения строительной рифленой арматуры А500С / А3 по ГОСТ 34028-2016 и СТБ 1704-2012.
Почему при армировании критически важна площадь поперечного сечения арматуры?
Бетон хорошо работает на сжатие, но почти не сопротивляется растяжению. Поэтому в железобетонных конструкциях всю растягивающую нагрузку берёт на себя арматура.
Площадь поперечного сечения арматуры — главный параметр, который определяет, какую нагрузку стержень способен выдержать. Чем больше площадь, тем выше несущая способность.
Простой пример:
- Арматура Ø12 мм — площадь сечения 113 мм²
- Арматура Ø16 мм — площадь сечения 201 мм²
Разница почти в 1,8 раза. Один стержень Ø16 мм по прочности примерно равен почти двум стержням Ø12 мм.
Если площадь арматуры окажется меньше требуемой, конструкция может раньше дать трещины, сильно прогнуться или даже разрушиться.
Что говорят строительные нормы
Согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (актуализированная редакция СНиП 52-01-2003), при проектировании обязательно рассчитывается процент армирования — отношение площади арматуры к площади сечения бетона.
Нормы устанавливают:
- минимально допустимый процент армирования (чтобы конструкция работала как железобетонная, а не как бетонная);
- максимально допустимый процент (чтобы бетон можно было качественно уложить и уплотнить).
Именно поэтому инженеры считают не «сколько прутьев поставить», а суммарную площадь арматуры в сечении элемента и проверяют её соответствие требованиям СП 63.13330.2018 и ГОСТ 34028-2016.
Площадь сечения арматуры — это основной параметр, от которого зависят прочность, надёжность и соответствие конструкции действующим строительным нормам.
Рекомендуемые минимальные диаметры и количество стержней для частых случаев
Важно: ниже приведены типовые конструктивные минимумы, которые чаще всего применяют в частном строительстве (1–2 этажа) и которые соответствуют требованиям СП 63.13330.2018.
Окончательный расчёт всегда должен выполнять инженер с учётом нагрузок, грунтов и конкретного проекта.
Расчёт процента армирования сделан для типичных сечений (самые частые в частном строительстве). Это ориентировочные значения — точный процент всегда считается по фактическим размерам сечения по формуле:
μ = As / ( b × h0) × 100 %
где As — суммарная площадь арматуры, b — ширина сечения, h0 — рабочая высота.
1. Ленточный фундамент
| Ширина ленты | Рабочая арматура | Кол-во стержней | Суммарная площадь As | Типичное сечение | Ориентировочный % армирования | Хомуты |
300–400 мм | Ø12 мм | 4 шт. (2+2) | 452 мм² | 400×600 мм | ≈ 0,19 % | Ø6–8 мм |
400–500 мм | Ø12–14 мм | 4–6 шт. | 452–678 мм² | 400–500×600 мм | 0,19–0,28 % | Ø8 мм |
500–600 мм | Ø14–16 мм | 6 шт. (3+3) | 924–1206 мм² | 500–600×600 мм | 0,26–0,34 % | Ø8 мм |
Минимальный % армирования по СП 63.13330.2018 — 0,1 %.
2. Столбчатый фундамент / столбы / колонны
| Сечение столба (примерно) | Рабочая арматура | Кол-во стержней | Суммарная площадь As | Ориентировочный % армирования | Хомуты |
| 300×300 мм | Ø12 мм | 4 шт. | 452 мм² | ≈ 0,50 % | Ø6–8 мм |
| 400×400 мм | Ø12–14 мм | 4 шт. | 452–616 мм² | 0,28–0,38 % | Ø8 мм |
| 400×400 мм (усиленный) | Ø14–16 мм | 4–6 шт. | 616–1206 мм² | 0,38–0,75 % | Ø8 мм |
Для столбов обычно держат процент армирования в диапазоне 0,5–2 % (по нормам минимум 0,1–0,2 % в зависимости от гибкости).
3. Монолитная плита (фундаментная или перекрытие)
| Толщина плиты | Рабочая арматура | Шаг стержней | Сетки | Площадь арматуры на 1 м² (одна сетка) | Ориентировочный % армирования (две сетки) |
| 150–200 мм | Ø10 мм | 200 мм | 1–2 | 393 мм²/м² | 0,20–0,26 % |
| 200–250 мм | Ø12 мм | 200 мм | 2 | 565 мм²/м² | ≈ 0,23–0,28 % |
| 250–300 мм | Ø12–14 мм | 150–200 мм | 2 | 565–785 мм²/м² | 0,25–0,35 % |
Для фундаментных плит по нормам часто требуют не менее 0,3 % суммарного армирования (верх + низ).
Краткие самые популярные решения с цифрами
- Лента 400 мм → 4Ø12 (As = 452 мм²) → ≈ 0,19 %
- Столб 300×300 → 4Ø12 (As = 452 мм²) → ≈ 0,50 %
- Плита 200–250 мм → две сетки Ø12 с шагом 200 мм → ≈ 0,25–0,28 %
Эти значения хорошо укладываются в требования СП 63.13330.2018 и являются проверенной практикой для частных домов.
Сетка сварная, арматура А500С / А240, фиксаторы арматуры, вязальная проволока со склада в Минске и под заказ | |
 |  |
 |  |
Нарезка сетки и арматуры в размер. Доставка по Беларуси. Выбирайте в каталоге или звоните: +375 44 511-65-57, +375 29 314-27-35. Отправляйте заявки на почту: sales@svarnayasetka.by. | |
Калькулятор расчета площади поперечного сечения арматуры
Общие поля (во всех режимах)
| Поле | Что вводить | Зачем нужно |
| As треб., см² | Требуемая площадь арматуры из расчёта | Основа подбора и проверки |
| Диаметр | Выбрать из списка (Ø3–40 мм) | Определяет площадь стержня и массу 1 м |
| Длина конструкции, м | Длина балки, плиты, ленты | Метраж и масса |
| b, h, мм | Ширина и высота сечения | Процент армирования μ, схема сечения, проверка размещения |
| Защитный слой, мм | Расстояние от грани бетона до стержня | Проверка зазоров и расчёт шага |
Режимы
- Подобрать по площади. Введите As треб., диаметр, длину и размеры сечения. Калькулятор сам найдёт число стержней: n = As треб. / As₁, округлённое вверх. Диаметр можно менять, а справа сразу пересчитается результат.
- Задать количество. Появится поле «Количество стержней». Введите число стержней, например 6. As треб. необязательна: если её указать, калькулятор покажет, хватает ли площади.
- Задать шаг. Появится поле «Шаг, мм». Число стержней считается по ширине сечения: n = ⌊(b − 2a) / s⌋ + 1.
- Для балки: b = ширина балки.
- Для плиты или ленты на 1 м: b = 1000.
Что получаете на выходе
- Количество стержней выводится крупным числом.
- Статус по площади (если указана As треб.): зелёный «запас +x %» или красный «не хватает x см²».
- Площадь одного стержня и фактическая площадь As.
- Метраж: n × L, в метрах.
- Общая масса, кг.
- μ = As / (b·h)·100 %, процент армирования.
- Зазор между стержнями. Если они не помещаются в один ряд, появится жёлтое предупреждение.
- Схема сечения со стержнями.
- Таблица по всем диаметрам: сколько стержней, какая фактическая площадь и масса получится при каждом диаметре. Клик по строке выбирает этот диаметр.

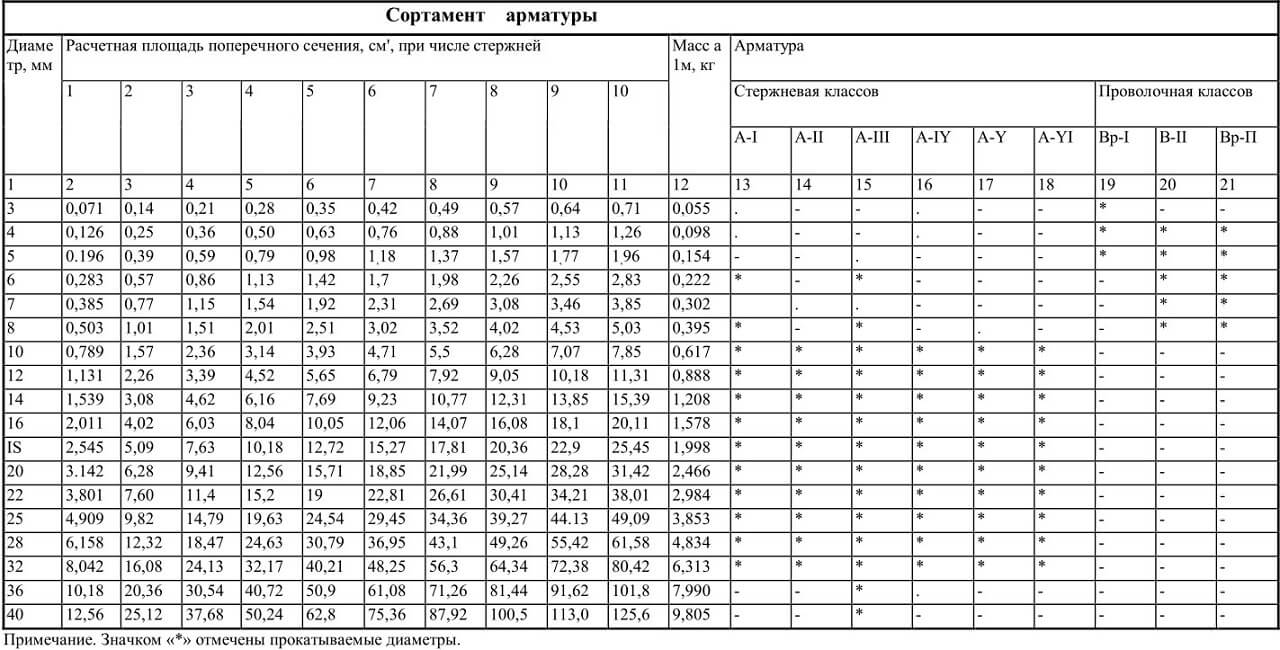

| Диаметр арматуры | Схема / чертеж | Характеристики, размеры | ||||||||||||||||
| Арматура А3 Ø 6 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 8 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 10 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 12 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 14 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 16 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 18 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 20 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 22 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 25 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 28 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 32 мм |  |
| ||||||||||||||||
| Арматура А3 Ø 36 мм |  |
|
Знание размеров и площади поперечного сечения арматуры критически важно при проектировании и строительстве железобетонных конструкций.
Обеспечение необходимой прочности и несущей способности
Строительная арматура компенсирует растягивающие усилия, которые бетон плохо воспринимает. Площадь сечения определяет, какую нагрузку может выдержать стержень. Например, при недостаточной площади арматура может порваться, что приведёт к трещинам или обрушению. Инженеры используют эти параметры для определения количества и расположения стержней.
Сцепление с бетоном
Чем больше площадь сечения (особенно у рифлёной арматуры), тем лучше сцепление с бетоном. Это предотвращает проскальзывание и обеспечивает совместную работу материалов.
Для закрепления арматуры в бетоне требуются определённые длины анкеровки, которые зависят от диаметра стержней.
Соблюдение нормативов
Строительные нормы и правила требуют определённого процента армирования (например, 0.1% от площади сечения бетона). Без расчёта площади — это невозможно проверить.
Проектирование и армирование строительных конструкций регламентируется:
- СП 63.13330.2018 («Бетонные и железобетонные конструкции. Основные положения»).
- ГОСТ 34028-2016 (для стальной арматуры).
- ГОСТ 31938-2012 (для композитной арматуры).
- СНиП 2.03.01-84 (устаревший, но используется как справочный).
Эти документы определяют:
- Минимальные диаметры и шаги арматуры.
- Требования к защитным слоям бетона.
- Методы расчёта несущей способности и трещиностойкости.
Коррозионная стойкость и долговечность
Толщина бетона вокруг арматуры должна быть достаточной, чтобы предотвратить коррозию. Большой диаметр стержней может потребовать увеличения защитного слоя. Если сечение меньше расчётного, коррозия быстрее снизит несущую способность.
Экономическая эффективность
Избыточное сечение увеличивает стоимость, а недостаточное — риск разрушения. Например, использование стержней диаметром 12 мм вместо 14 мм может сэкономить до 20% затрат на сталь, но только если это допустимо по расчётам.
Практические аспекты монтажа
В узлах конструкций (например, в колоннах) крупные стержни сложно разместить без нарушения расстояний между ними. Это влияет на удобство сборки и качество бетонирования.
Проверка диаметра и количества арматуры гарантирует соответствие проекту. Ошибки (например, замена 12 мм на 10 мм) снижают прочность на 30%.
Учёт деформаций
Температурные и усадочные напряжения. Арматура компенсирует деформации бетона. Например, при усадке бетона стержни растягиваются, и их площадь влияет на жёсткость конструкции.
Для примера возьмем балку перекрытия. Если вместо арматуры диаметром 16 мм (площадь сечения 201 мм²) использовать 12 мм (113 мм²), её несущая способность снизится в 1.8 раза. Это может привести к прогибу или разрушению под нагрузкой.
